PICO HYDRO - Un courant d'énergie

fred74 a écrit : 21 avr. 2025, 11:19
Oui tu as bien compris l'idée.

Ok, le truc qui me chagrine c'est que cette compensation semble s'appliquer uniquement aux tensionx de charge absorption et float mais pas au bulk ?
Cela représente donc 20 % de la charge et la fin de la charge, donc plus sensible ?

edit : il semble que la quantité d'eau optimale pour une pelton fasse s'eriger la courbe , et que quand on diminue le débit , la courbe s'applati...tu as bien un diametre de jet adapté a tes augets dans tes test?


Dans ce test je voulais établir une courbe de puissance à comparer à celle du ...

peut etre ça serait interressant de faire une courbe vitesse de rotation/rendement pour voir si elle est bien en forme de "chapeau de gendarme" avec un point culminant net au alentours de 0,5n ou si elle est plutot applatie a cette vitesse de rotation?


Salut Simon,

Voilà la courbe Vitesse ...

Salut Laurent, juste par curiosité, serais tu équipé pour "feinter" la sonde de température du Victron avec un potentiomètre? Le but etant de le leurrer pour corriger la perte de puissance que tu constates...;-) C'est une idée qui me trotte dans la tête depuis un petit moment déjà, et que j ...

Hello,

J'ai tracé la courbe de puissance de ma petite turbine afin de voir à quoi ça ressemblait.
La turbine est équipé d'un servo moteur bruschless triphasé utilisé en tant que génératrice (48 V - 400 W - 1500 rpm)

J'ai mesuré la tension et le courant débité, en notant respectivement la vitesse ...

Hello,

La platine couplage étoile/triangle avance, il me reste à faire une "sérigraphie" pour repérer les positions et ajouter des bornes pour le neutre.
Je rentre U1,V1,W1 et U2,V2,W2 en bas et je sors L1, L2 et L3 sur les bornes Jaunes.
J'hésite à ajouter un disjoncteur magnéto thermique mais le ...

avez-vous pris en compte la fréquence ?

Oui, la machine utillisée est une 6 pôles tournant à +/- 1000 rpm

La fréquence étant définie par :

F=(V/60)*P avec

F : Fréquence [Hz]
V : Vitesse de rotation [tr/min]
P: Nombre de paire de pôles [-]

On valide bien nos 50 Hz par le calcul et ...

Hello,

J'ai terminé une platine afin d'abaisser les tensions de ma génératrice synchrone à aimant permanent, ça c'est fait :D
J'utilise 3 transformateurs de type RTE 160/2x24 .
Il me reste plus qu'à tester la platine pour élimininer mes erreurs d'étourderies.

Le schéma de principe :


Platine ...

Hello,

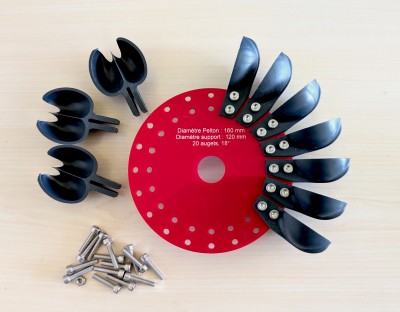

Je suis à la recherche d'un auget Pelton modelisé en 3D (F3D, STL, STEP ...) et plus précisément un modèle d'auget qui se fixe sur un disque central, comme le modèle sur photo.

si dans la configuration numero 3 tu vas pas simplement court circuiter les phases... (A=0 , B=1 et C=1)


Salut Simon,

Merci pour ta remarque fort pertinente, le commutateur C ne servait en effet qu'à mettre en court-circuit les phases :o
J'aurais mieux fait d'aller me coucher hier au soir ...
